Радиальные машины контактной сварки серии МТР 073/072

Машины точечной сварки МТР-073 подключаются к электрической сети, как обыкновенные станки. Никаких дополнительных подключений (сжатый воздух, вода, сток воды) не требуется. При этом сохраняется высокая производительность сварки. Машинам серии МТР-072 необходима дополнительно подача сжатого воздуха.
Машины точечной сварки серии МТР-073/072 предназначены для сварки изделий из листового металла, профиля, проволоки и арматуры на производственных предприятиях, работающих в условиях интенсивного (в том числе круглосуточного) производства. Могут работать при отрицательных температурах воздуха.
Принципиальные отличия от аналогичных машин контактной сварки:
​
1. Сочетание электромагнитного привода сжатия электродов и системы автономного жидкостного охлаждения позволяет подключать машину контактной точечной сварки МТР-073 только к электрической сети - без других дополнительных подключений, т.е. как обыкновенные станки. Они не требуют сжатого воздуха, подвода и отвода воды. При этом сохраняется высокая производительность сварки(МТР-072 необходима дополнительно подача сжатого воздуха).
   Система автономного охлаждения встроена в корпус машины, а не выполнена в виде дополнительного блока. Это повышает удобство использования машины точечной сварки, снижает её стоимость.

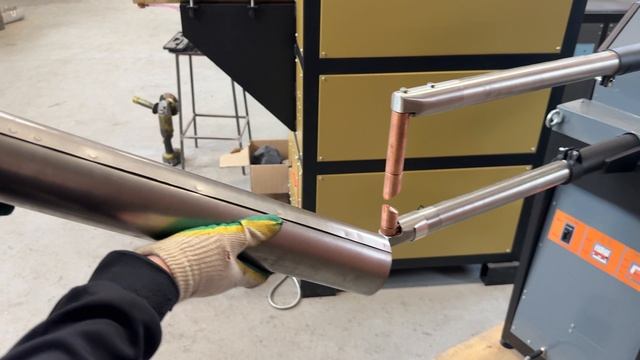

2. Машины контактной сварки с радиальным ходом верхнего электрода МТР-073 имеют особую конструкцию плеч и электродов, а также скрытую (без выступающих шлангов) систему охлаждения. Отсутствие выступающих частей, мешающих сварке, позволяет вести сварку в ограниченном пространстве, а также вплотную к стенкам свариваемого изделия.
 В результате можно сваривать детали с минимальной отбортовкой, не применяя специальные электроды. Также можно изготавливать более сложные изделия из листового металла, тонкостенных уголков, проволоки и арматуры, чем на машинах контактной сварки с традиционной конструкцией плеч и электродов, а также проводить сварку элементов внутри изделий.
​
Микропроцессорная система управления – регулятор контактной сварки РКС-073-6 позволяет легко и быстро настроить машину на работу с максимальной производительностью при высоком качестве сварки. Есть запоминание 10 программ сварки, одноимпульсный и многоимпульсные режимы, другие полезные функции.
МТР-073 относятся к классу машин средней мощности, со сварочными токами 12 - 16 кА: МТР-12073, МТР-15073, МТР-16073. Предприятие постоянно совершенствует модель МТР-073, учитывая опыт эксплуатации более 400 этих машин в различных условиях, в разных регионах России, Беларуси, Украины, Казахстана. Также ведется модернизация этой модели с учетом требований заказчиков: машине добавляются новые возможности, при этом все предыдущие достоинства сохраняются.
​
Машины МТР-073 имеют высокую производительность: до 300 сварок в минуту. Имеют относительно небольшие размеры: 1,08...1,23 х 0,43 х 1,26 м и вес: 160 - 179 кг.
Благодаря этим особенностям МТР-073 представляют интерес для широкого спектра производственных предприятий.

Каждый клиент, желающий купить машину контактной точечной сварки или купивший нашу машину, имеет возможность напрямую связаться с разработчиком по телефону или по электронной почте, получить консультацию по использованию машины, по решению задач, связанных со сваркой различных конструкций, а также рассказать о выявленных недостатках. Работа над устранением недостатков и по усовершенствованию машины ведётся постоянно, выпущено большое количество модификаций, поэтому машины серии МТР-073 получают всё большее и большее признание у потребителей.
​
Первоначально эта машина была разработана специально для малых предприятий.
Для этого она максимально приспособлена для работы не только в обустроенных цехах заводов, но и на арендных площадях:
- в небольших комнатах, расположенных на любых этажах зданий;
- в подвалах и гаражах;
- в помещениях, где может быть отрицательная температура;
- на улице, под навесом.
​
Машину могут поднять и погрузить на тележку 3 человека, а передвинуть ее на 1-2 метра можно и в одиночку. Также её можно поднимать любым грузоподъёмным устройством.
​
Машины серии МТР-073 и их предшественница МТР-053 не имеют аналогов в мире.

Ресурс электромагнитного привода пока точно не определён, но на текущий момент есть машины МТР-16073-500, отработавшие более 9 млн. циклов сварки. При этом электромагнит не имеет следов износа.

Электроды колпачкового типа имеют повышенную эффективность охлаждения. Это позволяет им выдерживать свыше 100 тысяч сварок, т.е. в 4 раза больше, чем выдерживают широко распространённые электроды с внешним посадочным конусом. Это особенно важно при использовании системы охлаждения замкнутого типа. Цилиндрические электроды, применяемые на МТР-073 для сварки проволоки и арматуры, выдерживают свыше 600 тысяч сварок арматуры диаметром 5-6 мм.
​
Оригинальный регулятор контактной сварки, простой в использовании, рассчитанный на применение машин как в серийном, так и в опытном производстве позволяет выполнять:
- автоматическую непрерывную сварку;
- автоматическую непрерывную сварку с автоматическим отсчётом количества сварок от 1 - 9 (полезно при сварке на больших скоростях - до 300 сварок/мин. "короткими очередями");
- сварку одиночными импульсами;
- правку и прицеливание (сжатие без сварки и с отсроченной сваркой);
- многоимпульсные режимы сварки, до 9-и импульсов, для каждого импульса можно установить свои параметры сварки и проковки;
- работу в ручном режиме (без автоматических настроек длительности сварки, проковки и паузы);
- запоминание параметров 9-ти одноимпульсных + одного многоимпульсного режимов, все параметры: "сварка", "проковка", "пауза", "№ ячейки", "количество повторов" - высвечиваются на цифровом табло одновременно;
- размагничивание и намагничивание инструментов;
- прожиг деталей из твёрдой стали, неподдающихся сверлению;
- управление одновременно несколькими машинами с одной педали (например, при сварке арматурной сетки сразу в нескольких местах).
​
Блок управления установлен на поворотном кронштейне, позволяющем поворачивать блок вправо-влево на 180° и наклонять его. Это особенно удобно, если перед машиной установлен сборочный стол.
​
Расшифровка названия, пример: МТР-14073-700с:
     МТР – Машина контактной точечной сварки с радиальным ходом верхнего электрода;
     14  – максимальный сварочный ток, в кА: 14 килоампер;
     07 – порядковый номер разработки Чернявского С.Е. (7-я разработка в области машин контактной сварки);
     3 – тип привода: 1 - ножной, 2 - пневматический; 3 – электромагнитный;
     700 – вылет электродов: 700 мм.
     с - машина специального назначения: кроме типовых операций, может выполнять сварку труб или хомутов небольшого диаметра, или другие нестандартные операции. Параметры специальных машин оговариваются при заказе.
​
МТР-15073 и МТР-16073 - это одна и та же машина, только при вылете электродов 450 - 500 мм максимальный ток получается примерно 16 кА, а при увеличении вылета до 550 - 600 мм ток падает до 15 кА из-за увеличения индуктивного сопротивления вторичного контура. Уменьшение тока на 1 кА, т.е. на 1/16 от имеющегося, практически не влияет на параметры сварки. Но при дальнейшем увеличении вылета ток будет падать ещё. На машине МТР-12073 при вылете 450 мм ток меняется примерно от 12.7 кА до 11.8 кА при увеличении вылета.
​
Для сварки арматуры диаметром свыше 10 мм на оптимальных режимах сварки требуется значительно большее усилие сжатия, чем развивают машины МТР-16073 ( у них макс. 250 кг ). Поэтому для больших диаметров арматуры применяются мягкие и многоимпульсные режимы сварки. Это же относится и к листовому металлу.
На мягких режимах усилие сжатия и сила тока меньше, чем на жёстких режимах сварки, но время протекания тока значительно больше. Для повышения качества сварки на мягких режимах полезно один длинный импульс сварочного тока разбить на несколько коротких. Для уменьшения выплеска металла желательно первые 1-2 импульса тока сделать значительно короче остальных (0.02 - 0.04 сек.).
Машины контактной точечной сварки с электромагнитным приводом и автономным охлаждением, с радиальным ходом верхнего электрода МТР-073

МТР-072НТ

МТР-12073 450

МТР-12073 500

МТР-12073 600

МТР-14073 700

МТР-15073 600

МТР-16073 450

МТР-16073 500

Машины контактной точечной сварки с пневматическим приводом и автономным охлаждением, с радиальным ходом верхнего электрода МТР-072

МТР-14072 750 С

МТР-15072 600

МТР-16072 500

Машины контактной точечной сварки с ЭМ-приводом и автономным охлаждением, с радиальным ходом верхнего электрода МТР-073 специального назначения

МТР-12073 500 C

МТР-14073 750 C

МТР-14073 750 М
