Машина стыковой сварки МС-22-Н
| Диапазон сечения свариваемых деталей: | |
| диапазон сечения свариваемых деталей,mm ². (оптимальные режимы сварки): | до 175 |
| диапазон сечения свариваемых деталей,mm ². (мягкий, многоимпульсный режимы): | до 350 |
| Мощность при ПВ = 50%: | 76 кВА |
| Диапазон сварочных токов, кА: | 12 - 32 |
| Номинальный сварочный ток, кА: | 24 |
| Число ступеней регулирования сварочного тока: | 4 |
| Напряжение сети, В: | 3 x 380 |
| Выходное напряжение холостого хода, В: | 6.1 - 8 |
| Максимальный рабочий ход электрода, мм: | 50 |
| Номинальное усилие сжатия электродов, кг: | 160 - 640 |
| Привод сжатия электродов: | Пневматический |
| Охлаждение | жидкостное, автономное, скрытое |
| Охлаждающая жидкость: | вода, смесь воды с тосолом |
| Количество охлаждающей жидкости л: | 6 |
| Габаритные размеры, м: | 0.85 - 0.77 - 1.56 |
| Сухая масса, кг: | 310 |

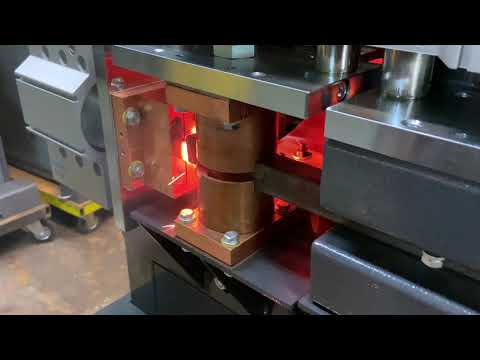

Стыковая машина контактной сварки МС-22Н
Обработка видео...
Стыковая сварка – способ контактной сварки, когда детали соединяются в процессе совместной пластической деформации нагретых электрическим током торцов деталей при осадке по всей площади сечения.
Сварка осуществляется следующим образом: закреплённые в зажимах сварочной машины детали плотно прижимают друг к другу свариваемыми поверхностями, а затем пропускают через них электрический ток. После нагрева стыкуемых поверхностей до пластического состояния производится осадка (сжатие) деталей с одновременным отключением тока.
